Bir sarıcı veya çözücü sistem tasarlanırken motor seçimi tek başına yeterli bir karar değildir. Asıl kritik konu, motor torkunun sarım şaftına hangi mekanik yol üzerinden aktarıldığıdır.
Geleneksel sarım makinelerinde yaygın yapı şöyledir:
Servo Motor → Redüktör → Kaplin → Sarım Şaftı
Direkt tahrikli sistemlerde ise güç aktarım yolu sadeleşir:
Torque Motor → Sarım Şaftı
Her iki çözüm de malzemeyi sarabilir, gerginlik kontrolü sağlayabilir ve kabul edilebilir rulo kalitesi üretebilir. Ancak verimlilik, bakım ihtiyacı, tork kararlılığı, düşük hız performansı, sistem karmaşıklığı ve toplam sahip olma maliyeti açısından aralarında ciddi mühendislik farkları vardır.
Bu yazıda torque motorlar ile redüktörlü servo motorlar, özellikle winder ve unwinder uygulamaları açısından karşılaştırılmaktadır.
Sarım Uygulamalarının Temel Zorluğu
Sarım prosesi, klasik bir hız kontrol uygulamasından farklıdır. Çünkü rulo çapı değiştikçe sistemin çalışma noktası sürekli değişir.
Rulo çapı büyüdükçe:
- Şaft hızı düşer
- Tork ihtiyacı artar
- Rulo ataleti yükselir
- Gerginliğin sabit tutulması gerekir
Bu nedenle sarıcı tahrik sistemi yalnızca motor gücüne göre değil; şaft üzerindeki kullanılabilir torka, düşük hız kararlılığına, dinamik tepkiye ve gerginlik hassasiyetine göre değerlendirilmelidir.
Geleneksel Çözüm: Servo Motor + Redüktör
Servo motor ve redüktör kombinasyonu uzun yıllardır sarım makinelerinde kullanılan oturmuş bir çözümdür. Servo motor yüksek devirde çalışır, redüktör ise hızı düşürerek çıkış torkunu artırır.
Bu yapının avantajları vardır:
- Standart ve yaygın bulunur
- İlk yatırım maliyeti çoğu zaman daha düşüktür
- Servo motor gövdesi kompakt olabilir
- Makine üreticileri tarafından iyi bilinen bir mimaridir
Ancak bu çözümde tork, sarım şaftına ulaşmadan önce birkaç mekanik elemandan geçer:
Servo Motor → Redüktör → Kaplin → Sarım Şaftı
Bu yol üzerindeki her parça; mekanik kayıp, boşluk, torsiyonel esneklik, hizalama ihtiyacı ve bakım gereksinimi yaratır. Zamanla redüktör aşınması, kaplin boşlukları ve hizalama problemleri tork aktarım kalitesini etkileyebilir.
Sarım kalitesinin doğrudan gerginlik stabilitesine bağlı olduğu uygulamalarda bu fark kritik hale gelir.
Direkt Tahrik Çözümü: Torque Motor
Torque motor, yüksek torku düşük hızda doğrudan üretebilmek için tasarlanmış bir motordur. Bu nedenle redüktöre ihtiyaç duymaz.
Direkt tahrik yapısında mekanik aktarım yolu sadeleşir:
Torque Motor → Sarım Şaftı
Redüktör yoktur. Kaplin ihtiyacı ortadan kalkabilir. Mekanik aktarım kayıpları azalır. Tork, motordan doğrudan yüke iletilir.
EMF Motor torque motorları, sarım ve çözme uygulamalarında düşük hızda yüksek tork, kararlı çalışma ve sade makine mimarisi sağlamak üzere tasarlanmıştır.

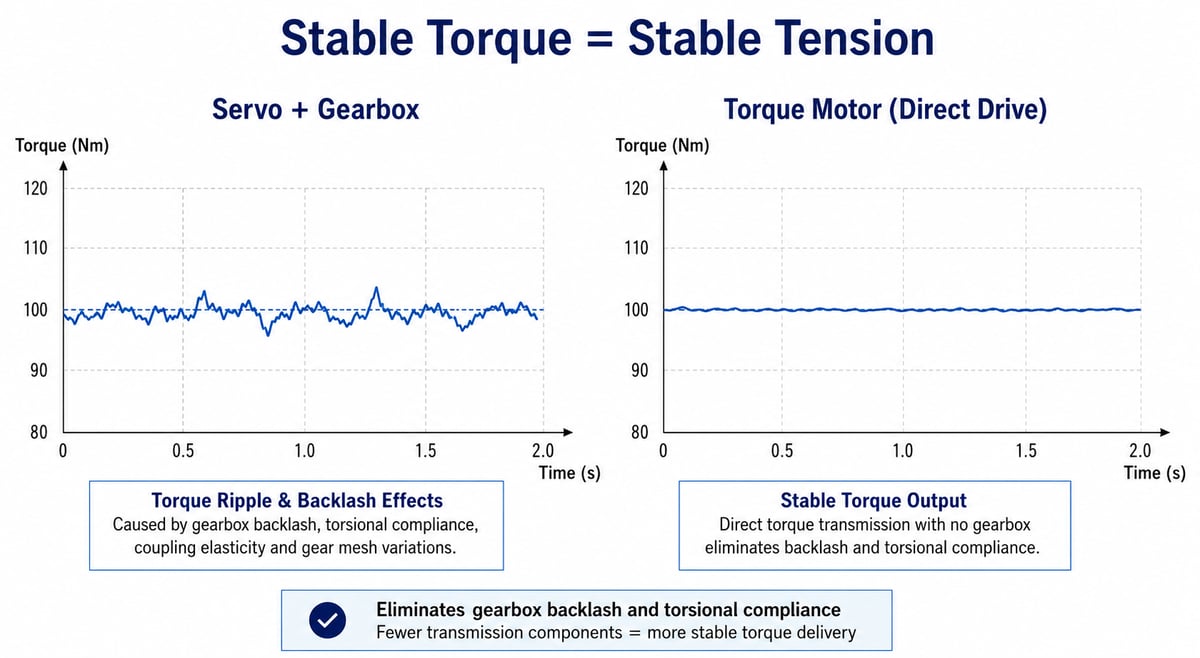

1. Tork Hassasiyeti ve Gerginlik Kalitesi
Sarım prosesinde rulo kalitesi, büyük ölçüde gerginlik kontrolünün kararlılığına bağlıdır. Gerginlik kontrolünün temeli ise şaft üzerindeki torkun düzgün ve öngörülebilir şekilde aktarılmasıdır.
Küçük tork dalgalanmaları bile şu problemlere yol açabilir:
- Kırışıklık
- Teleskopik sarım
- Malzeme uzaması
- Kenar kaçması
- Düşük rulo kalitesi
Redüktörlü sistemlerde dişli boşluğu, mekanik esneklik ve aşınma tork aktarımını etkileyebilir. Bu etkiler yeni bir sistemde sınırlı olsa bile, zaman içinde artabilir.
Direkt tahrikli torque motorlarda ise motor ile şaft arasındaki mekanik yol çok daha kısadır. Bu, tork komutunun yüke daha doğrudan ve daha öngörülebilir şekilde iletilmesini sağlar.
Bu avantaj özellikle şu uygulamalarda önemlidir:
- İnce plastik filmler
- Kağıt ve tissue uygulamaları
- Alüminyum ve batarya folyoları
- Laminasyon hatları
- Hassas slitter rewinder sistemleri
2. Düşük Hız Performansı
Sarım makineleri çalışma döngüsünün önemli bir bölümünü düşük hız ve yüksek tork bölgesinde geçirir.
Özellikle:
- Büyük çaplı rulolarda
- Kalkış anında
- Splice operasyonlarında
- Çap geçişlerinde
- Hassas gerginlik kontrolü gereken bölgelerde
düşük hız performansı belirleyici olur.
Servo motorlar genellikle yüksek torku redüktör yardımıyla sağlar. Redüktör kaldırıldığında aynı şaft torkunu elde etmek için çok daha büyük bir servo motor gerekebilir.
Torque motorlar ise doğrudan düşük hızda yüksek tork üretmek için tasarlanır. EMF Motor’un yüksek kutup sayılı yapısı, düşük hızlarda kararlı tork üretimine ve daha düzgün tork aktarımına katkı sağlar.
Bu nedenle sarıcı uygulamalarında önemli olan yalnızca motor gücü değil, çalışma çapı boyunca şaftta ihtiyaç duyulan efektif torktur.

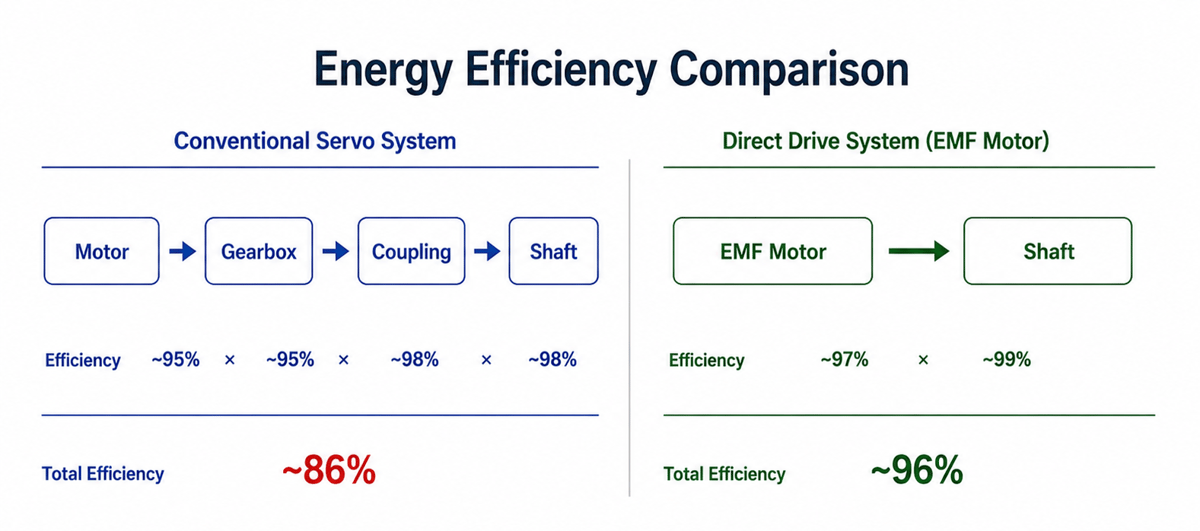

3. Enerji Verimliliği
Redüktörlü sistemlerde enerji, motordan şaft çıkışına ulaşana kadar mekanik elemanlar üzerinden geçer. Bu sırada kayıplar oluşur.
Başlıca kayıp kaynakları şunlardır:
- Dişli sürtünmesi
- Rulman kayıpları
- Yağ sürtünmesi
- Kaplin ve hizalama kaynaklı kayıplar
Tek başına küçük görünen bu kayıplar, 7/24 çalışan hatlarda yıllık enerji tüketimine ciddi şekilde yansıyabilir.
Direkt tahrikli torque motorlarda redüktör olmadığı için bu kayıplar ortadan kalkar veya önemli ölçüde azalır. Bu durum özellikle sürekli çalışan plastik film, kağıt, metal folyo, batarya ve ambalaj hatlarında avantaj sağlar.

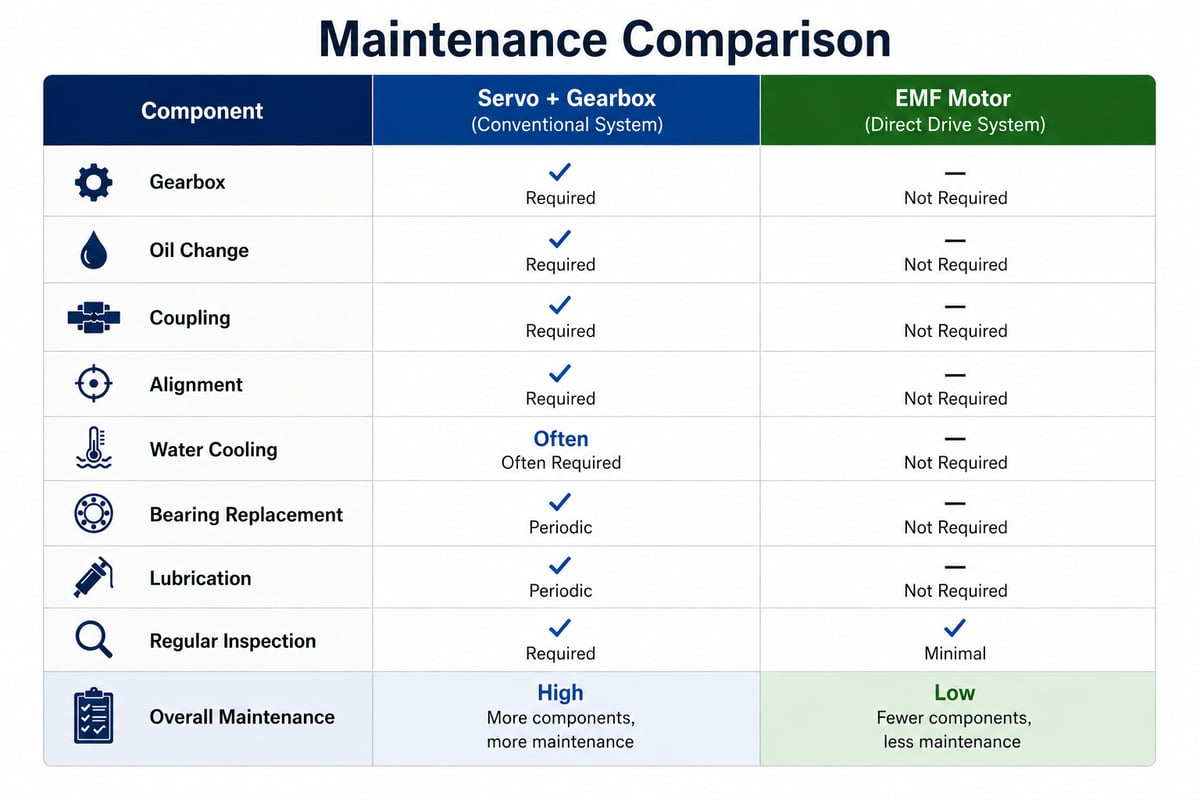

4. Bakım ve Duruş Süresi
Redüktörlü sistemler mekanik bakım gerektirir.
Tipik bakım kalemleri şunlardır:
- Yağ seviyesi kontrolü
- Yağ değişimi
- Keçe kontrolleri
- Rulman kontrolleri
- Kaplin hizalaması
- Mekanik boşluk kontrolü
Bu işlemler yalnızca bakım maliyeti yaratmaz; aynı zamanda planlı veya plansız duruş riskini de artırır.
Direkt tahrikli torque motorlarda redüktör ve çoğu durumda kaplin ortadan kalktığı için bakım ihtiyacı azalır. Daha az mekanik parça, daha az aşınma noktası ve daha sade bir makine yapısı anlamına gelir.
EMF Motor torque motorları, redüktörsüz ve su soğutmasız çalışabilecek şekilde tasarlanarak sistem mimarisini daha sade hale getirir.
5. Sistem Karmaşıklığı
Bir makinede her ilave bileşen mühendislik açısından bir risk noktasıdır.
Her ek parça:
- Montaj süresini artırır
- Hizalama ihtiyacı doğurur
- Yedek parça gerektirir
- Bakım planına yeni bir kalem ekler
- Arıza ihtimalini yükseltir
Geleneksel bir sistemde servo motor, redüktör, kaplin, adaptör plakaları ve bağlantı elemanları bulunur.
Direkt tahrikli sistemde ise motor doğrudan şaftla çalışacak şekilde seçilir. Bu yapı makine tasarımını sadeleştirir, montajı kolaylaştırır ve uzun vadeli güvenilirliği artırabilir.
6. Dinamik Tepki
Sarım sistemleri çap değişimine, hız değişimine, gerginlik dalgalanmalarına ve malzeme ek yerlerine hızlı tepki vermelidir.
Redüktör, motor ile yük arasında mekanik bir ara elemandır. Bu yapı bazı uygulamalarda avantaj sağlayabilir; ancak hassas sarım proseslerinde tepkiyi geciktirebilir veya tork aktarımında esneklik yaratabilir.
Torque motor doğrudan sarım şaftına bağlı olduğu için sistemin mekanik cevabı daha kısa ve daha nettir. Bu da kontrol sisteminin prosese daha hızlı tepki vermesine yardımcı olur.
7. İlk Yatırım ve Toplam Sahip Olma Maliyeti
Servo motor + redüktör çözümünün güçlü olduğu alanlardan biri ilk yatırım maliyetidir. Standart bir servo motor, bazı projelerde torque motora göre daha düşük satın alma maliyeti sunabilir.
Ancak doğru karşılaştırma yalnızca motor fiyatı üzerinden yapılmamalıdır.
Toplam maliyete şu kalemler de dahil edilmelidir:
- Redüktör maliyeti
- Kaplin maliyeti
- Montaj ve hizalama maliyeti
- Bakım maliyeti
- Yedek parça maliyeti
- Enerji tüketimi
- Duruş süresi maliyeti
Bu nedenle en ucuz motor her zaman en ekonomik sistem anlamına gelmez. Sarıcı uygulamalarında karar, ilk satın alma fiyatı yerine toplam sahip olma maliyeti üzerinden verilmelidir.

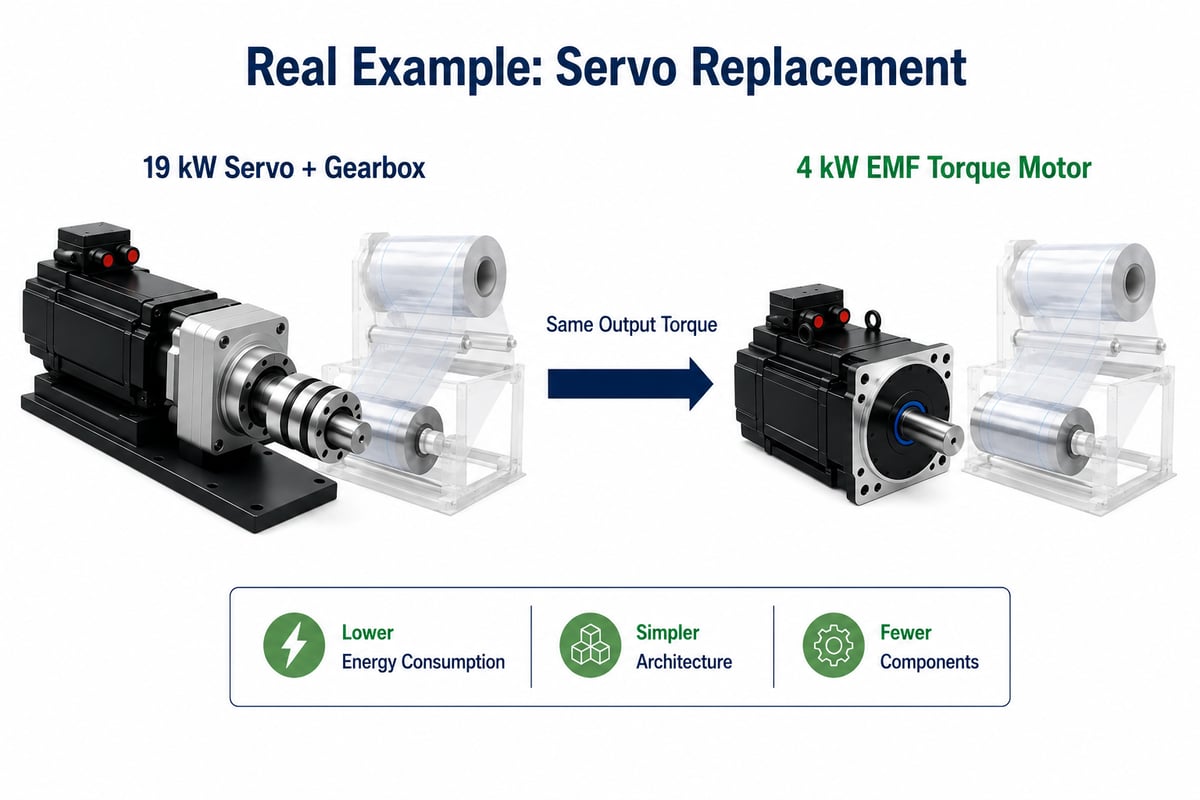

Gerçek Bir Uygulama Örneği
Bir sarım uygulamasında 19 kW redüktörlü servo motor sistemi, 4 kW EMF Motor direkt tahrik torque motor çözümü ile değiştirilmiştir.
Aynı çıkış torku korunurken:
- Enerji tüketimi azalmıştır
- Tahrik mimarisi sadeleşmiştir
- Bileşen sayısı düşmüştür
- Bakım ihtiyacı azalmıştır
Bu örnek önemli bir mühendislik prensibini gösterir:
Sarım uygulamalarında belirleyici olan motor etiketi üzerindeki kW değeri değil, şaft üzerinde doğru hızda üretilebilen kullanılabilir torktur.
Torque Motorlardan En Çok Hangi Uygulamalar Faydalanır?
Direkt tahrikli torque motorlar özellikle şu uygulamalarda avantaj sağlar:
- Plastik film sarıcıları
- Cast film ve blown film hatları
- Slitter rewinder sistemleri
- Kağıt ve tissue dönüştürme hatları
- Alüminyum folyo sarım sistemleri
- Batarya folyo üretimi
- Kablo ve tel sarım sistemleri
- Tekstil sarım makineleri
- Ambalaj ve laminasyon hatları
Bu uygulamaların ortak ihtiyacı şudur:
- Düşük hızda yüksek tork
- Kararlı gerginlik kontrolü
- Sürekli çalışma
- Düşük bakım ihtiyacı
- Yüksek enerji verimliliği
- Sade ve güvenilir makine mimarisi
Sonuç
Eğer öncelikli hedef en düşük ilk yatırım maliyeti ise, redüktörlü servo motor hâlâ uygun bir seçenek olabilir.
Ancak hedef;
- Daha kararlı gerginlik kontrolü
- Daha yüksek enerji verimliliği
- Daha düşük bakım ihtiyacı
- Daha sade makine mimarisi
- Daha düşük yaşam döngüsü maliyeti
- Daha iyi düşük hız performansı
ise direkt tahrikli torque motor güçlü bir alternatif sunar.
Modern sarım uygulamalarında soru artık yalnızca “Torque motor redüktörlü servo sistemin yerini alabilir mi?” değildir.
Asıl soru şudur:
Redüktörü sistemde tutmak için gerçekten teknik bir neden var mı?
